高壓SVG（靜態無功發生器）在光伏行業的應用緊密結合其動態無功補償、快速響應、精準諧波治理、靈活電壓控制等技術特點，有效解決光伏電站并網時的間歇性波動、電壓穩定性及電能質量問題。以下從技術特點出發，結合光伏行業典型應用場景展開分析：
一、核心技術特點與光伏行業適配性
1. 動態無功連續可調（±100%全范圍補償）
技術優勢：
SVG基于電壓源換流器（VSC）技術，可實時輸出容性/感性無功（調節范圍±100%額定容量），響應時間＜10ms，遠超傳統電容器組（響應秒級且分級投切）。
光伏應用：
– 應對光伏出力波動（如云層遮擋導致的功率驟變），實時補償無功缺額，避免并網點電壓驟升/驟降。例如，某100MW光伏電站配置±50Mvar SVG后，電壓波動幅度從±15%降至±3%。
– 滿足電網《光伏電站無功補償技術規范》中“無功調節速度≥10%額定容量/秒”的要求，提升并網合規性。
2. 低電壓穿越（LVRT）與高電壓穿越（HVRT）能力
技術突破：
通過暫態無功增強控制算法，在電網電壓跌落（如三相短路故障）時，SVG可在20ms內輸出1.5倍額定感性無功，支撐電壓恢復；電壓驟升時注入容性無功，抑制過電壓。
光伏價值：
– 避免光伏電站因電壓異常脫網。云南某50MW光伏電站改造后，成功通過電網“零電壓穿越”測試（電壓跌落至0%時持續運行0.15秒），年減少脫網事故3-5次。
– 提升新能源消納能力，如新疆某200MW光伏電站配置構網型SVG后，允許并網點短路比從2.5提升至1.8，接入更弱電網。
3. 諧波治理與電能質量優化
技術特性：
SVG內置諧波檢測與多環控制算法，可同時補償2-50次諧波，THD（總諧波畸變率）抑制至3%以下（優于國標5%）。
光伏場景：
– 抑制光伏逆變器產生的高頻諧波（如11次、13次諧波），避免諧波放大導致的變壓器損耗增加。山東某30MW分布式光伏項目中，SVG使并網點THD從12%降至2.8%，變壓器溫升降低15℃。
– 減少諧波導致的繼電保護誤動風險，保障電網安全。
4. 輕量化設計與高可靠性
技術創新：

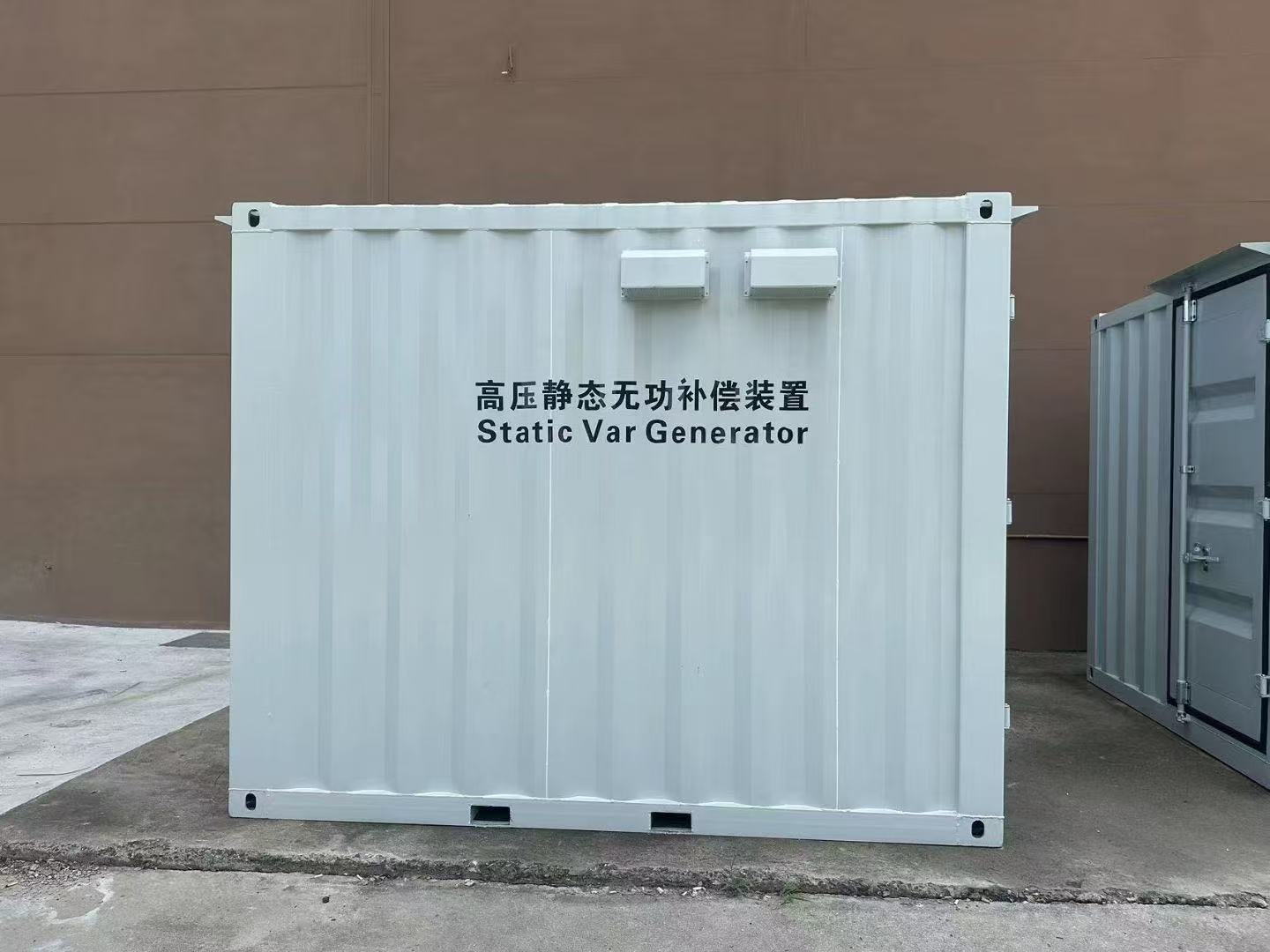

采用模塊化多電平換流器（MMC）或鏈式結構，體積較傳統SVC減小40%，支持戶外集裝箱式安裝（IP54防護等級），適應光伏電站野外環境。
工程應用：
– 青海戈壁灘1GW光伏基地采用10kV直掛式SVG（單臺容量±20Mvar），通過冗余設計（N+1模塊備份）實現年可用率99.8%，運維成本降低30%。
– 配合智能運維系統，實時監測IGBT溫度、電容壽命，提前預警設備故障，如陽光電源某SVG項目通過預測性維護將停機時間縮短50%。
二、光伏行業典型應用場景
1. 集中式光伏電站并網支撐
場景需求：
大型地面電站（100MW+）接入高壓電網（110kV/220kV），需滿足《電力系統無功補償配置技術原則》，避免無功缺額導致的系統電壓崩潰。
SVG技術方案：
– 配置容量：按光伏裝機容量15%-30%配置（如100MW電站配±30Mvar SVG）。
– 控制策略：與光伏逆變器協同，采用無功-電壓下垂控制，自動跟隨并網點電壓波動調整輸出，例如當電壓高于1.1pu時，SVG自動切換為感性模式吸收無功。
效果案例：
寧夏寶豐能源500MW光伏電站，配置±150Mvar SVG后，電網故障時電壓恢復時間從500ms縮短至150ms，年減少棄光率2.3%，等效多發電1.15億kWh。
2. 分布式光伏配網電壓治理
場景痛點：
分布式光伏（屋頂光伏、農光互補）接入10kV/0.4kV配電網，導致“逆功率”現象（白天光伏出力＞負荷時，功率倒送電網），引發配變低壓側電壓越限（如超過1.07pu）。
SVG技術應用：
– 采用低壓側（0.4kV）就地補償，實時監測并網點電壓，當電壓＞1.05pu時注入感性無功，抑制電壓上升。江蘇某工業園區10MW分布式光伏項目中，SVG使10kV母線電壓波動從±8%降至±2%。
– 支持多站協同控制，通過配網自動化系統（DMS）與相鄰SVG、有載調壓變壓器聯動，實現區域電壓優化。浙江寧波某分布式光伏集群配置5套±5Mvar SVG后，配網電壓合格率從98.5%提升至99.95%。
3. 光伏+儲能聯合系統協同控制
技術融合：
SVG與儲能逆變器（PCS）共享直流母線，實現“無功補償+有功調節”一體化控制：
– 光照充足時，儲能充電，SVG補償無功；
– 電網故障時，儲能快速放電提供有功支撐，SVG同步輸出無功，提升系統暫態穩定性。
示范項目：
河南平頂山“光伏+儲能”示范項目（50MW光伏+20MWh儲能+±15Mvar SVG），通過聯合控制策略，將并網點電壓波動率降低60%，儲能充放電效率提升5%，系統整體經濟性提高8%。
4. BIPV（建筑光伏一體化）電能質量優化
特殊需求：
BIPV接入商業/工業建筑0.4kV電網，需兼顧美觀與電能質量，避免諧波影響精密設備（如服務器、PLC控制器）。
SVG解決方案：
– 采用緊湊式壁掛SVG（單機容量100-500kvar），集成于光伏逆變柜內，體積＜0.5m3，諧波補償精度達95%以上。
– 上海某商業綜合體BIPV項目中，SVG使THD從18%降至2.5%，保障了寫字樓內IT設備穩定運行，年減少設備故障損失約50萬元。
三、經濟性與政策驅動
1. 投資收益分析
| 指標 | 傳統電容器組 | SVG | 對比優勢 |
|---|---|---|---|
| 初始投資（元 /kvar） | 80-120 | 200-300 | 動態補償能力溢價 |
| 年運維成本 | 5% 額定容量 | 2% 額定容量 | 免機械部件維護 |
| 電壓控制精度 | ±5% | ±1% | 滿足嚴格并網要求 |
| 投資回收期 | 8-10 年 | 5-6 年 | 減少電網考核費用 |
*注：數據基于華北地區100MW光伏電站測算，SVG按20%容量配置*
2. 政策與標準推動
– 國家能源局《光伏電站并網性能提升行動計劃》要求：2025年后新建光伏電站必須配置動態無功補償裝置，且低電壓穿越能力需滿足電壓跌落至20%時持續運行0.625秒。
– 地方補貼：如山東省對配置SVG的分布式光伏項目額外補貼0.05元/ kWh，推動SVG滲透率從2020年的30%提升至2023年的70%。
四、技術演進方向
1. 高效化與低碳化
– 采用碳化硅（SiC）器件，開關頻率提升至20kHz，損耗降低30%，效率從97%提升至99%，適配1500V高壓光伏系統（如隆基綠能1.25GW項目試點）。
– 集成AI預測控制，根據天氣預報（輻照度、溫度）提前調整無功補償策略，降低設備損耗10%-15%。
2. 智能化與網絡化
– 支持IEC 61850通信協議，接入光伏電站SCADA系統，實現遠程參數配置、故障錄波上傳（如陽光電源SVG支持100ms間隔數據上送）。
– 開發虛擬SVG技術，通過多臺逆變器協同控制模擬SVG功能（如華為“智能組串式SVG”方案），降低系統成本15%-20%。
3. 高海拔與極端環境適配
– 針對青藏高原（海拔＞4000m）、西北荒漠（溫差＞60℃），優化散熱設計（如熱管冷卻）和絕緣等級（爬電比距≥31mm/kV），如特變電工在西藏那曲30MW光伏項目中應用的高原型SVG，故障率較常規設備降低70%。
總結
高壓SVG在光伏行業的應用本質是“電能質量守護者”與“并網穩定性基石”，其技術特點精準解決光伏能源的間歇性、波動性與非線性問題。隨著“雙碳”目標驅動和電網接入標準趨嚴，SVG正從“選配設備”轉變?yōu)椤皠傂枧渲谩?，未來將與光伏逆變器、儲能系統深度融合，推動“光儲充”一體化項目向更高效、更可靠的方向發展。在分布式光伏快速增長的趨勢下，具備高響應速度、高性價比、高環境適應性的SVG產品將成為市場主流，助力光伏行業實現“平價上網”與“高質量并網”的雙重目標。
